Теплообменник 13 кВт Pahlen Hi-Flow HF13 нержавеющая сталь (11391)

Водоводяной двухконтурный спиральный теплообменник Pahlen Hi-Flow HF13 мощностью 13 кВт (при разнице температур в контурах — 60°С) для использования в системах с высоким давлением. Превосходные нагревательные характеристики и высокое качество от шведского лидера на рынке оборудования для бассейнов. Выполнен из качественной кислотостойкой нержавеющей стали AISI 316L для длительного срока службы. Входящий в комплект поставки крепеж из кислотостойкой нержавеющей стали упрощает монтаж теплообменника.

Предназначен для подогрева воды в бассейнах. Особенно актуален при строительстве уличного бассейна.

Особенности

• Источник тепла: бойлер, солнечный коллектор, тепловой насос и другие
• Кислотостойкая нержавеющая сталь AISI 316L
• Прецизионная сварка корпуса
• Спираль для горячей воды
• Оборудован погружной трубкой для датчика термостата
• Кронштейны из кислотостойкой нержавеющей стали
• Подключается к имеющемуся источнику тепла
• горизонтальный или вертикальный монтаж
• Подключение Бойлер ¾" НР / бассейн 1 1/2" ВР
• Поток в первичном контуре — 1,5 м³/ч (25 л/мин), во вторичном — 12 м³/ч (200 л/мин)
• Гидравлическое сопротивление первичного контура — 0,9 м, вторичного — 0,6 м.

Использование теплообменника Pahlen Hi-Flow HF13 13 кВт

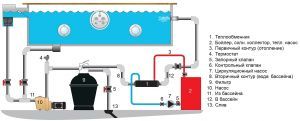

Установите теплообменник согласно схеме. При монтаже над поверхностью воды теплообменник должен устанавливаться в петле, образованной трубопроводами воды бассейна, чтобы избежать образования в нём воздушной пробки. Во избежании коррозии дозировка хлора, кислоты или других подобных реактивов должна осуществляться в системе бассейна после теплообменника.
Если циркуляция в бассейне отсутствует или отключена, то циркуляционный насос на первичном контуре должен быть тоже отключен.
Если есть риск замерзания или при закрытии бассейна на зимний период или на период более чем 1 месяц, из теплообменника необходимо полностью удалить всю воду.

Нельзя применять теплообменник в бассейнах с солёной водой или в бассейнах, где используются хлорные машины/солевые генераторы.

Следуйте нижеуказанным рекомендациям:
Содержание хлора: макс. 3 мг/л (ррm)
Содержание хлоридов: макс. 250 мг/л
Водородный показатель рН: 7,2–7,6
Щёлочность: 60–120 мг/л (ррm)
Кальциевая жёсткость: 100–300 мг/л (ррm)
Макс. температура: 130°C
Макс. давление: Первичный контур (теплоноситель) 30 бар, Вторичный контур (бассейн) 8 бар.

Для работы теплообменника необходимы: циркуляционный насос, электромагнитный клапан и термостат. Насос обеспечивает циркуляцию воды в нагревательном (первичном) контуре, термостат контролирует температуру воды в бассейне (вторичный контур). При достижении нужной температуры термостат подаёт сигнал на электромагнитный клапан, который перекрывает поток в нагревательном контуре.

Теплообменник устанавливается в систему циркуляции воды бассейна (вторичный контур) непосредственно за песочным фильтром на его выходе. Вода бассейна, проходя через устройство нагревается за счёт нагревателя (трубки или спираль) теплообменника. Теплоносителем выступает тосол или вода, разогреваемая в газовом котле, тепловом насосе или другом устройстве (первичный контур). Теплообменник - отличный выбор для отопления воды бассейна при наличии газового котла, теплового насоса или солнечного коллектора.

Первичный нагрев воды, при правильно подобранном теплообменнике, занимает около двух суток. В дальнейшем, работа устройства направлена на поддержание заданной температуры. Если вы строите уличный бассейн в условиях изменчивого климата, работы одного теплообменника может быть не достаточно. Для уменьшения потерь тепла в период простоя бассейн накрывается защитным покрытием или павильоном.
